STEELBIM 2.70 · PLUGIN PARA REVIT
Automatize a modelagem, as ligações e o detalhamento de estruturas no Revit.
Confira as prévias, ajuste os parâmetros e avance do modelo às pranchas executivas, com controle sobre o resultado.
O encontro vira uma ligação editável.
Da geometria do modelo ao componente e ao croqui.
CRIADO POR ENGENHEIROS.
PARA QUEM ENTREGA PROJETOS.

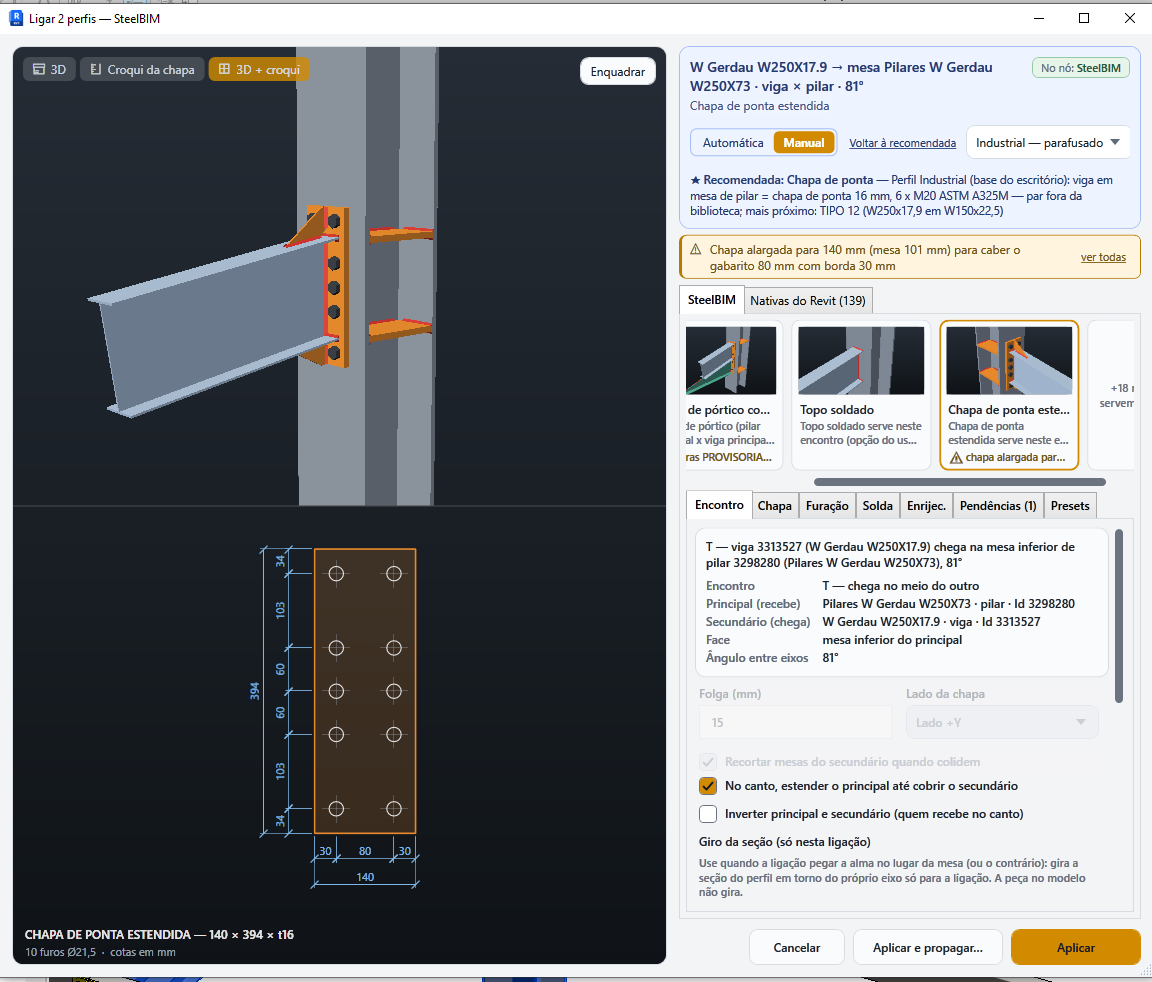

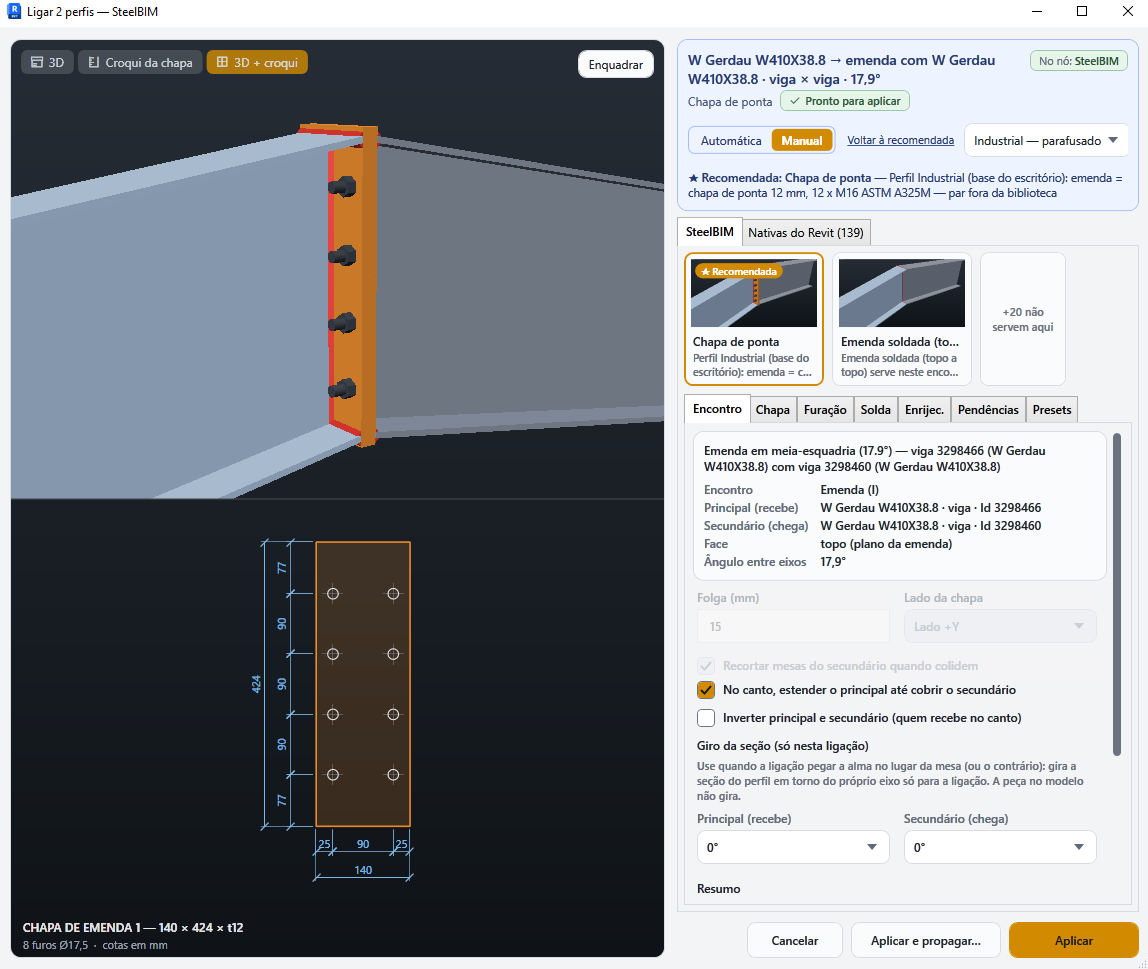

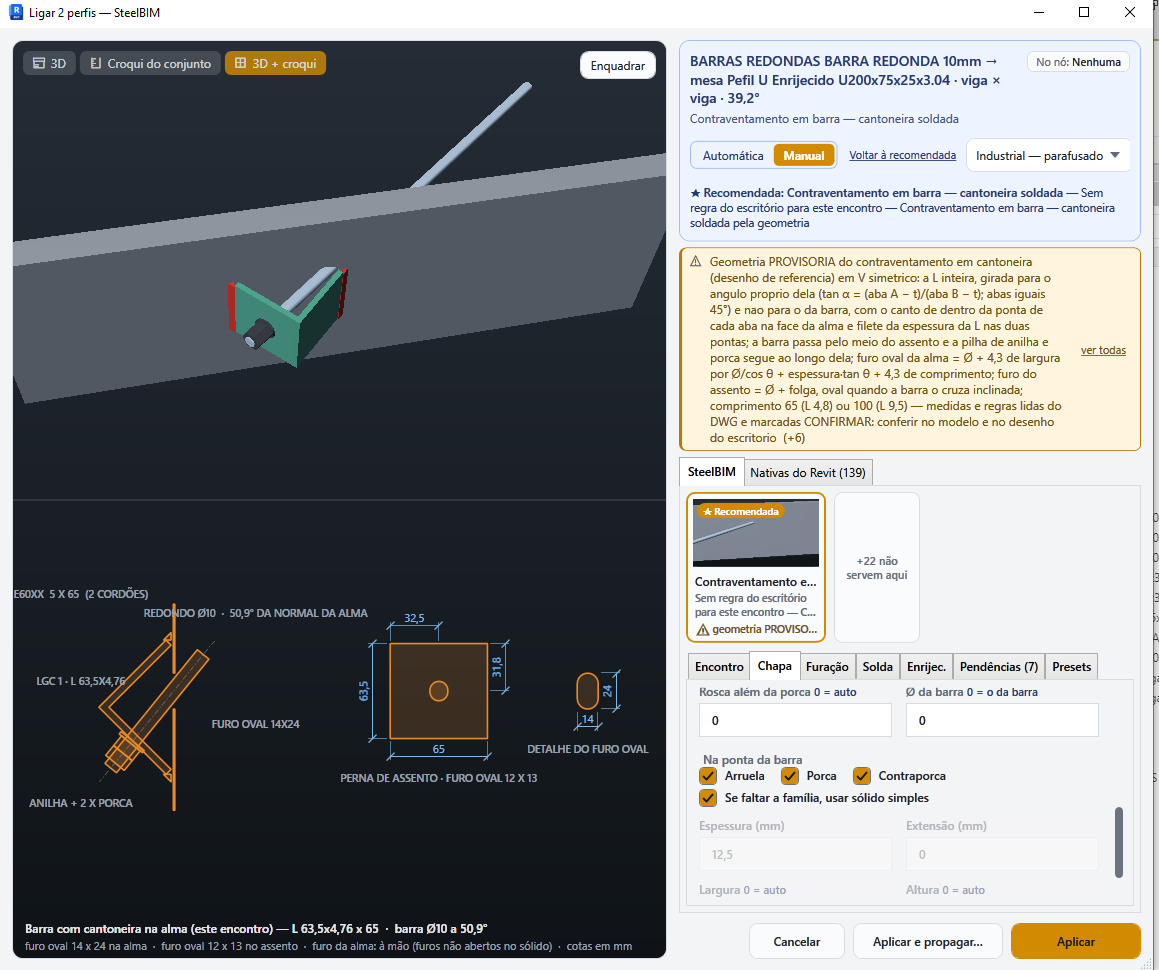

01 / MOTOR DE LIGAÇÕES

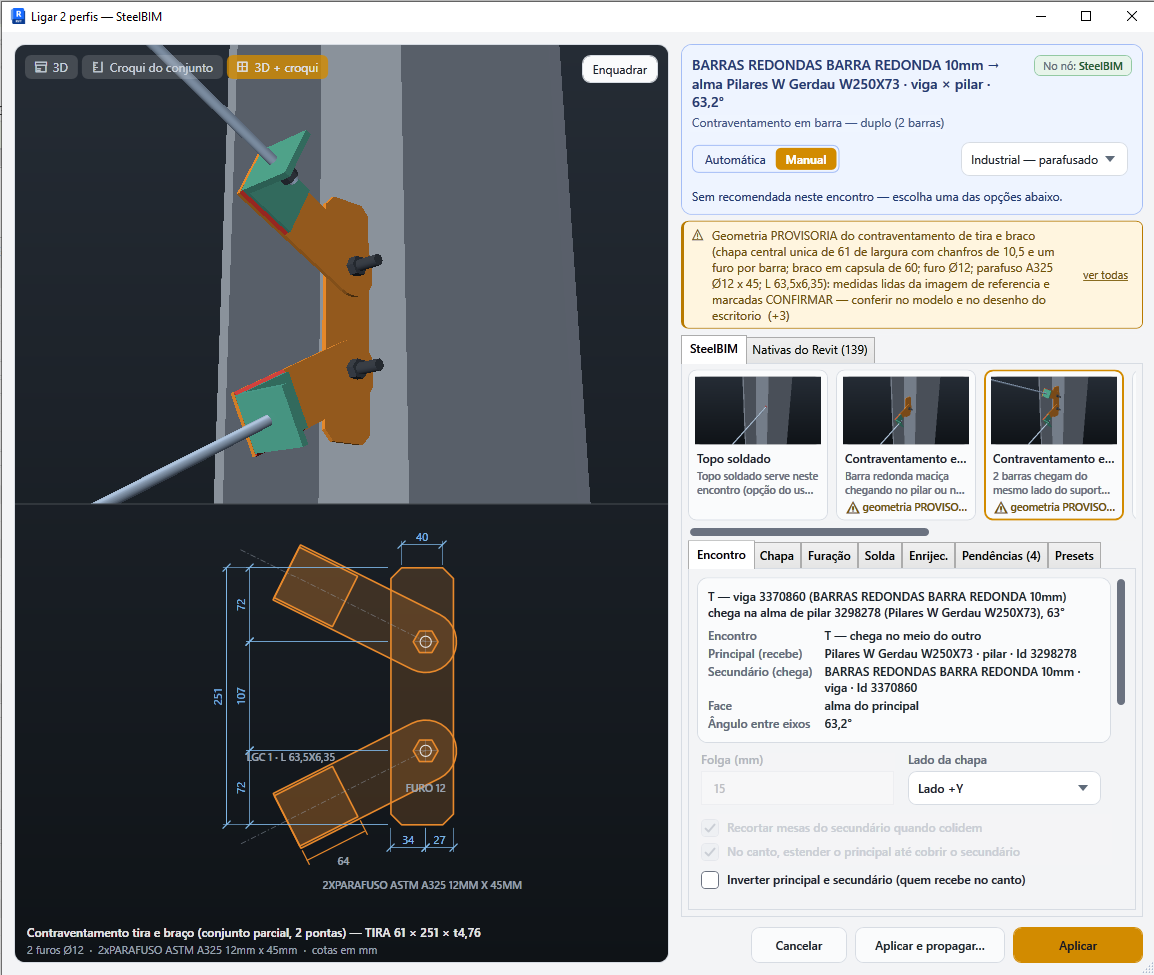

Uma ligação envolve o encontro, os componentes e o desenho. O motor reúne geometria, prévia 3D, croqui cotado e parâmetros de edição — da mísula ao contraventamento.

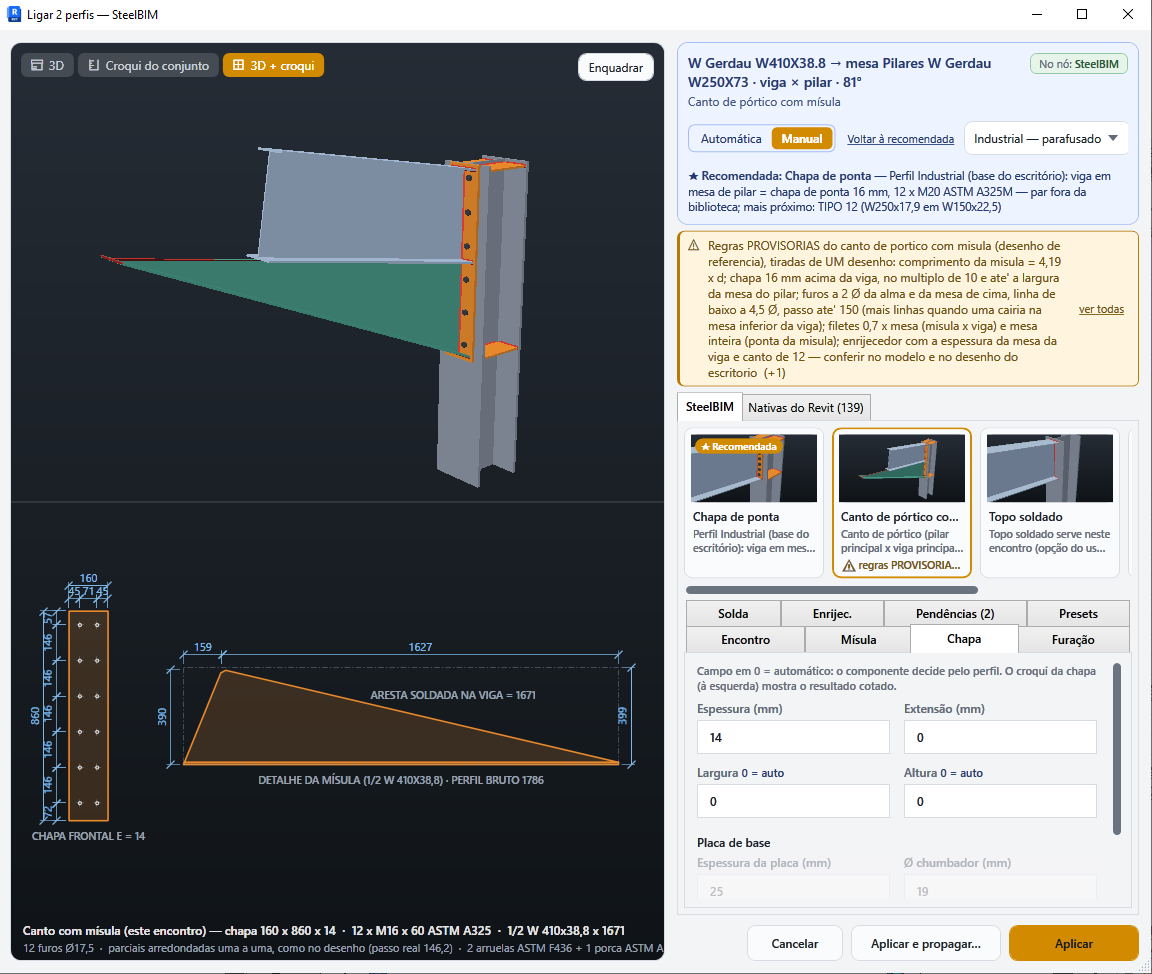

Examine o canto de pórtico com mísula, a chapa frontal e a geometria do conjunto na mesma janela. O modo 3D + croqui aproxima a configuração do componente do seu detalhe cotado.
As sugestões auxiliam a modelagem e o detalhamento. O motor não verifica a resistência de chapas, parafusos ou soldas; o dimensionamento e a revisão são do responsável técnico.

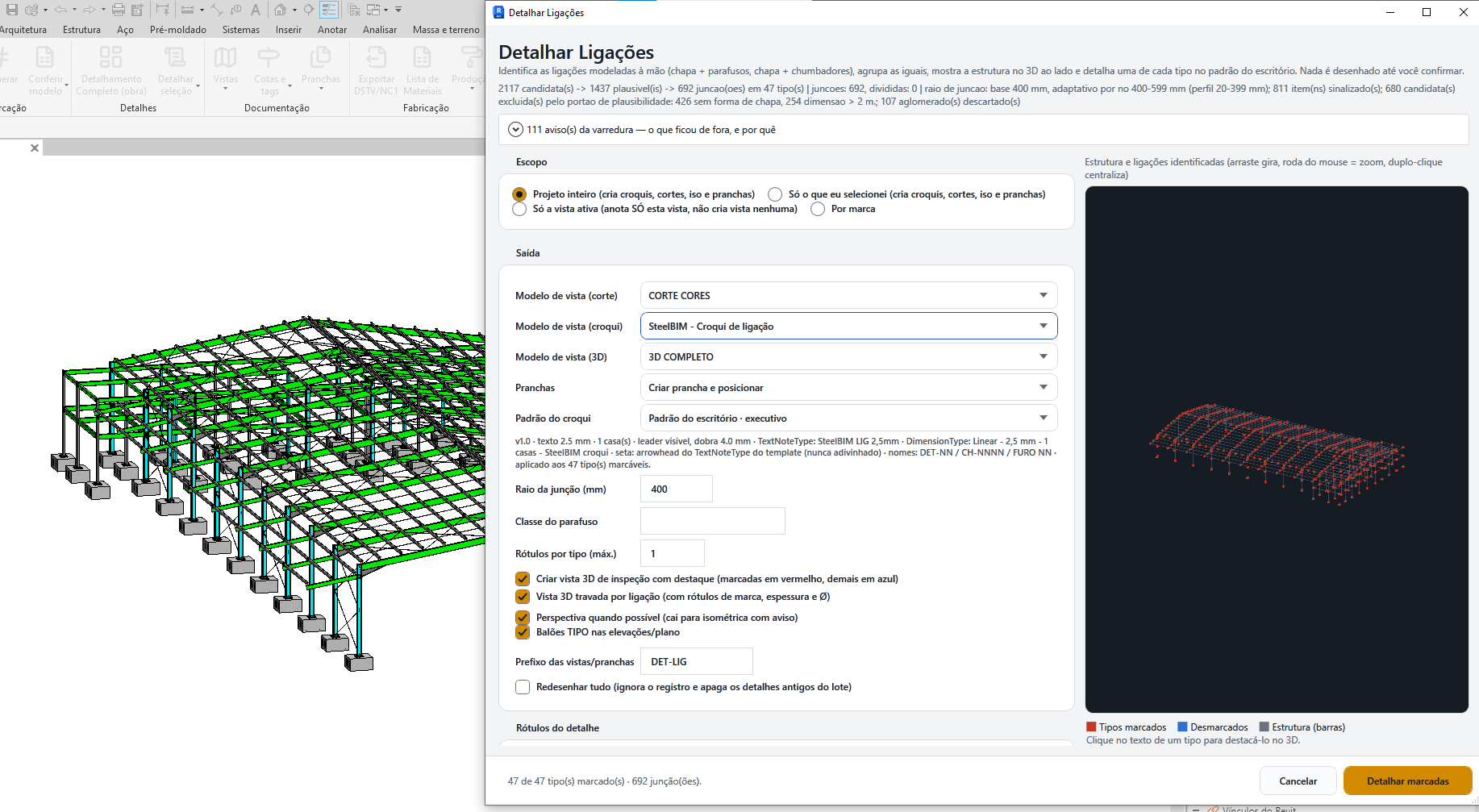

DETALHAMENTO DE LIGAÇÕES
Use a ferramenta Detalhar Ligações para identificar os conjuntos, agrupar os iguais e configurar croquis, cortes, vistas 3D e pranchas. Confira os tipos reconhecidos e as saídas antes de gerar.
02 / DO MODELO À DOCUMENTAÇÃO
Receba um modelo, crie uma estrutura ou ajuste uma treliça. As ferramentas acompanham a tarefa.

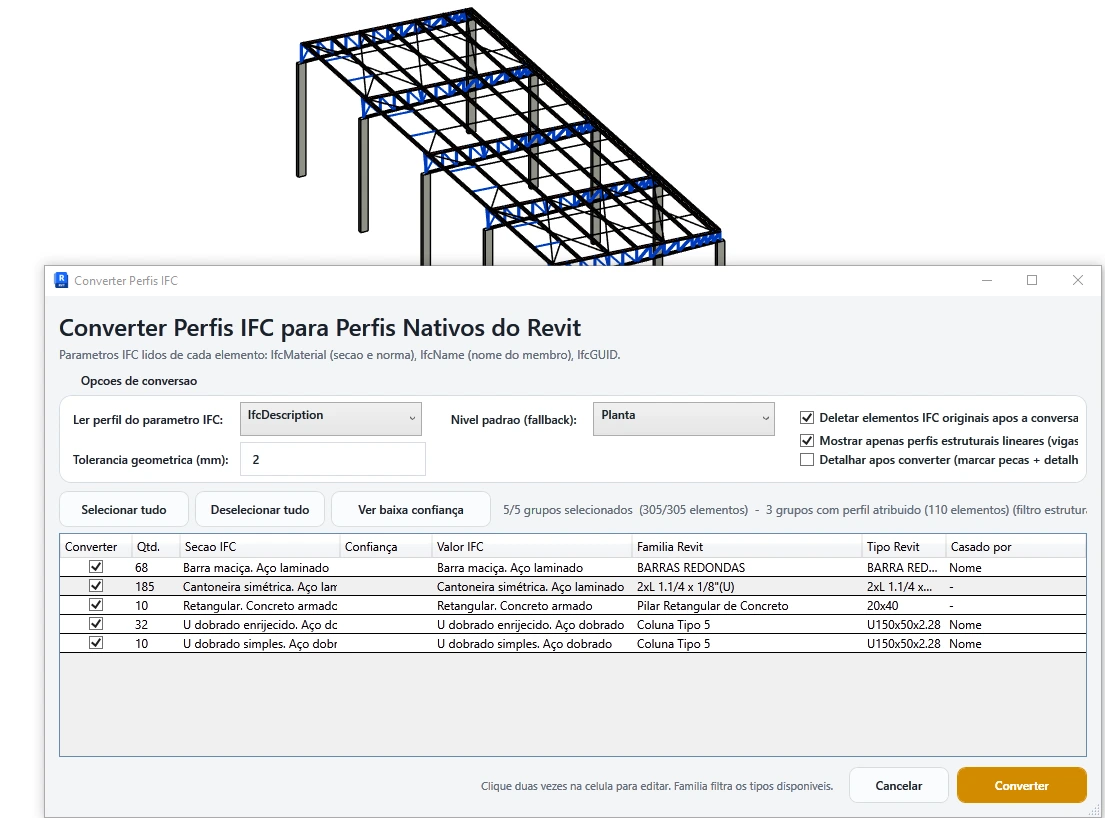

CONVERSÃO IFC → REVIT NATIVO
Associe os perfis importados às famílias e tipos do Revit. Confira as correspondências e os casos de baixa confiança antes de converter.
O resultado depende da geometria e das informações do arquivo recebido.

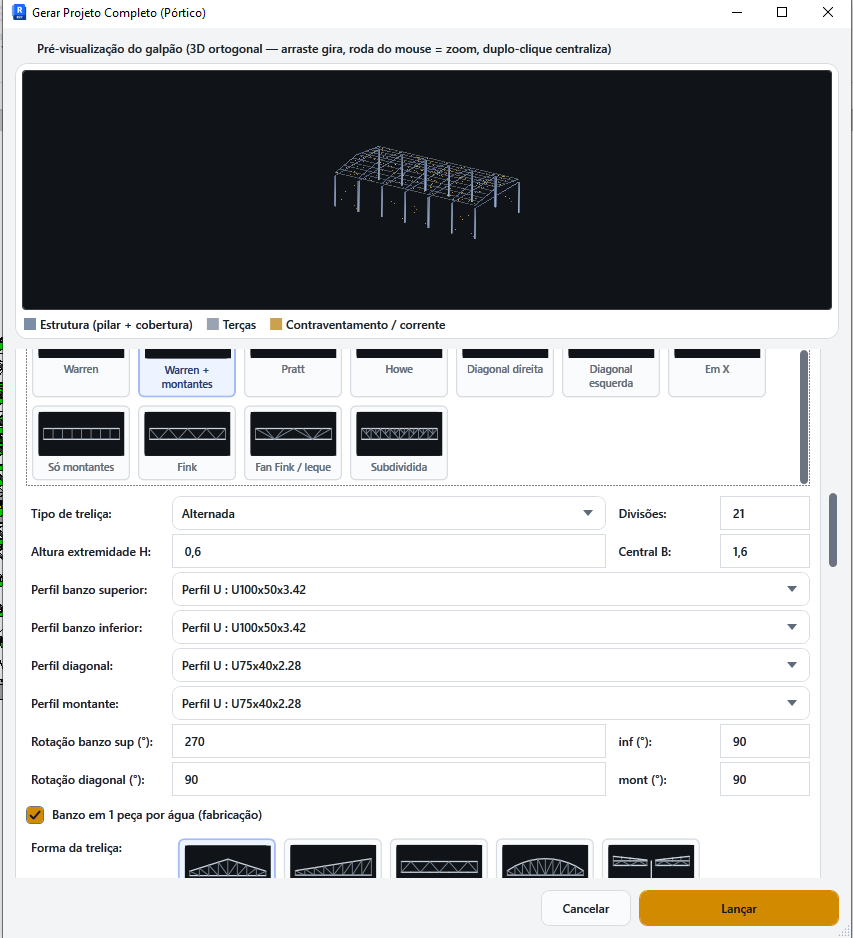

MODELAGEM DE GALPÃO EM 1 CLIQUE
Configure vão, altura, pórticos e perfis. Gere a estrutura conforme as opções selecionadas e continue os ajustes no próprio Revit.
O clique executa a configuração. O dimensionamento e a revisão continuam com você.
PAINEL DE TRELIÇAS
Configure a treliça com a elevação e o modelo 3D à vista. Escolha o padrão, ajuste painéis e perfis e examine o conjunto antes de criar.

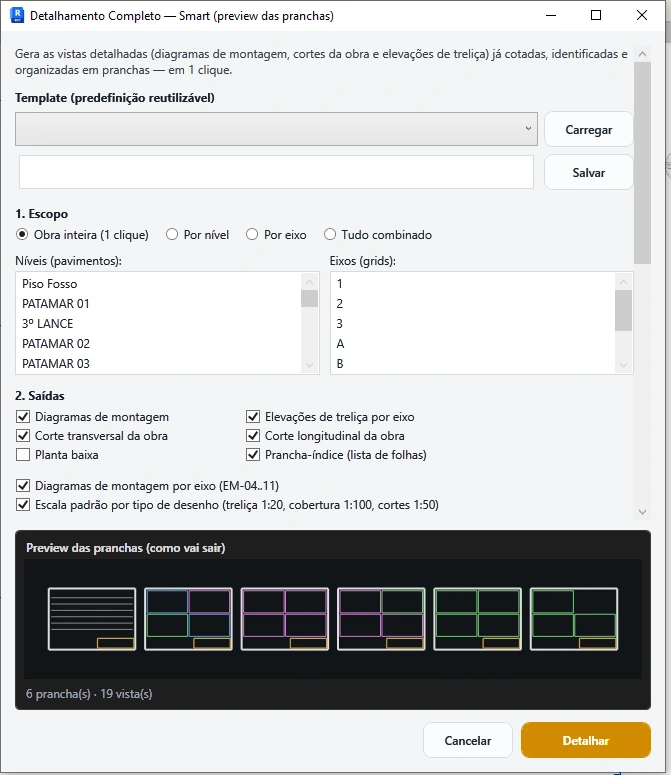

03 / DOCUMENTAÇÃO EXECUTIVA
Gere as vistas e automatize a anotação. Revise o executivo e finalize os ajustes no próprio Revit.
Complete a entrega com vistas do conjunto e detalhes de fabricação.
Vistas da estrutura com identificação das peças.
Terças, travamentos e marcas no conjunto.
Posicionamento de pilares e bases.
Leitura do conjunto para organizar a montagem.
Vistas de peças, chapas, furos e detalhes.
Automatize a anotação e finalize a apresentação.

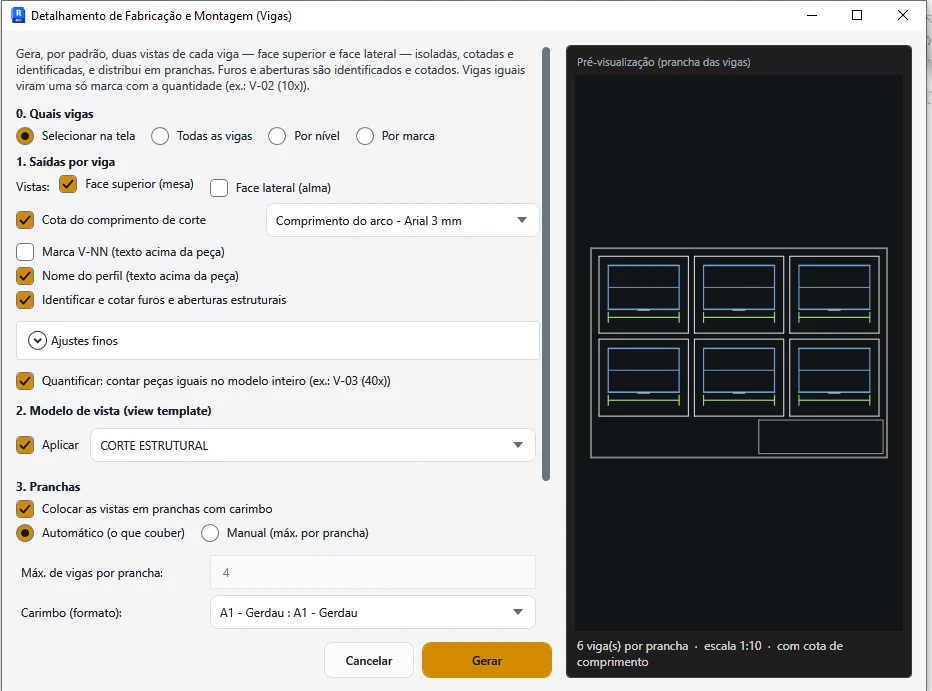

DETALHAMENTO DE VIGAS E PERFIS
Configure vistas de mesa e alma, cotas de comprimento de corte, identificação de furos e agrupamento de peças iguais. Escolha o modelo de vista e a organização das pranchas.
Você confere os detalhes e finaliza a apresentação no Revit.
04 / POR DENTRO DO STEELBIM
Duas abas no Revit. Painéis que acompanham o modelo. Comandos organizados pela tarefa.
ESTRUTURA / GEOMETRIA
Geradores e ferramentas para lançar o modelo e ajustar os elementos ao seu projeto.
DESENVOLVIDO POR ENGENHEIROS
O SteelBIM é desenvolvido pelos engenheiros Alef Vieira e Victor Luis, com foco em modelagem, detalhamento e documentação de estruturas. Veja as ferramentas em execução e avalie como se encaixam no seu processo.
O plugin é sensacional, só essa questão da chapa que demoraria um tempo pra fazer, apenas com alguns cliques, recomendo com certeza, e o principal, você prestou o suporte que pra mim é importantíssimo
05 / PLANOS DE ACESSO
Compare a duração da licença e consulte as condições de suporte e atualizações.
Para incorporar aos seus próximos projetos.
Acesso por 6 meses
Para utilizar ao longo do ano.
Acesso por 12 meses
Licença sem renovação periódica.
Licença vitalícia
PERGUNTAS FREQUENTES
O SteelBIM funciona no Autodesk Revit 2025, 2026 e 2027. Utilize o instalador correspondente à versão do seu Revit.
Não. Ele auxilia a representação geométrica e o detalhamento, com sugestões conforme o encontro e os padrões configurados. A verificação de resistência e a decisão técnica são do engenheiro responsável.
Sim. Você pode ajustar os parâmetros, salvar padrões e aplicar às ligações iguais. Também há comandos para ligar um perfil a vários secundários e para aplicar grupos de ligações na obra.
A ferramenta associa perfis do IFC às famílias e tipos nativos do Revit. A qualidade do resultado depende da geometria e das informações do arquivo. Revise as associações e os casos sinalizados antes da conversão.
O fluxo gera vistas, anotações e pranchas no Revit para você conferir e finalizar. A revisão do executivo continua necessária antes da emissão para fabricação ou obra.
O plano vitalício tem pagamento único, sem renovação periódica da licença. Consulte no checkout ou com a equipe as condições de suporte e atualizações incluídas.
A licença é vinculada à máquina e ao usuário do Windows. Em caso de troca de computador, formatação ou mudança de usuário, fale com o suporte para orientar a reativação.
